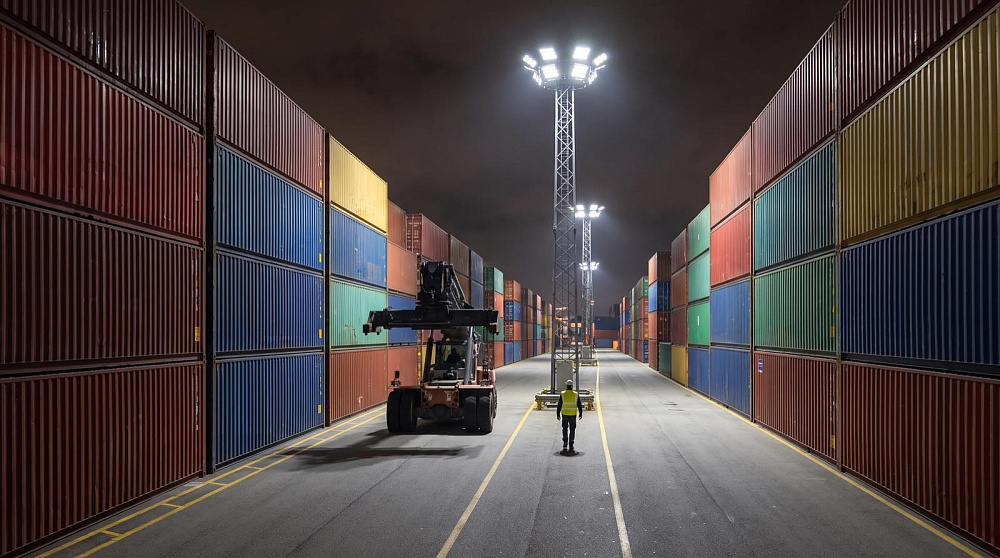

По СП 350.1326000.2018 (п. 4.7.2.5) прожекторные мачты на площадках складирования контейнеров размещают, как правило, в проездах между штабелями, а трансформаторные подстанции — по периметру площадки. Кабели к мачтам на контейнерных терминалах прокладывают только в канализации с кабельными колодцами.
Штабель высотой в несколько ярусов закрывает проезд от мачты, стоящей за ним. Поэтому каждый проезд должен освещаться минимум с двух сторон, а прожекторы наводят вдоль проездов, а не поперёк штабелей. С высокой мачты широкая оптика уводит часть света в стороны и в небо, и под самой мачтой освещённость проседает. Концентрированная оптика собирает поток и доводит его до земли, пятна от соседних мачт смыкаются, и площадка освещается ровно, а не кольцами вокруг опор.
LC SKY PROM и LC SKY PROM NEW — прожекторы мощностью по каталогу от 50 до 900 Вт на скобе, которая поворачивается на 360°. На одной мачте можно собрать приборы, направленные в разные проезды. Оптика — К30°, Г60°, Г90°, Д120° и Ш145°, IP67, рабочая температура от −50 до +50 °C.
Что учитываем

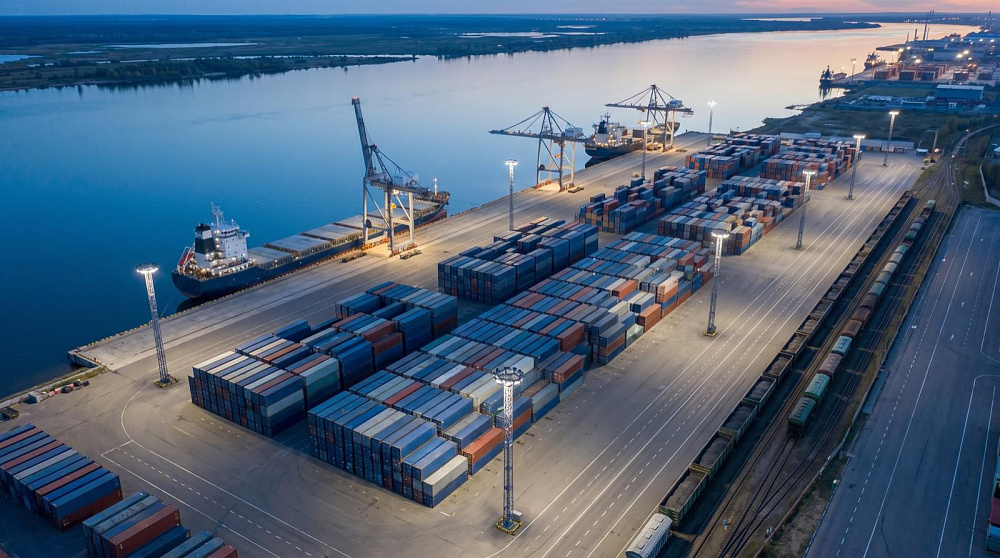

Под краном свет дают прожекторы, установленные на самом кране: по ГОСТ 34935-2023 норму освещённости подкрановой зоны обеспечивают осветительные приборы на кранах. Стационарное освещение причала отвечает за кордон, проезды, места строповки и складирования у кромки, а также за проходы людей.

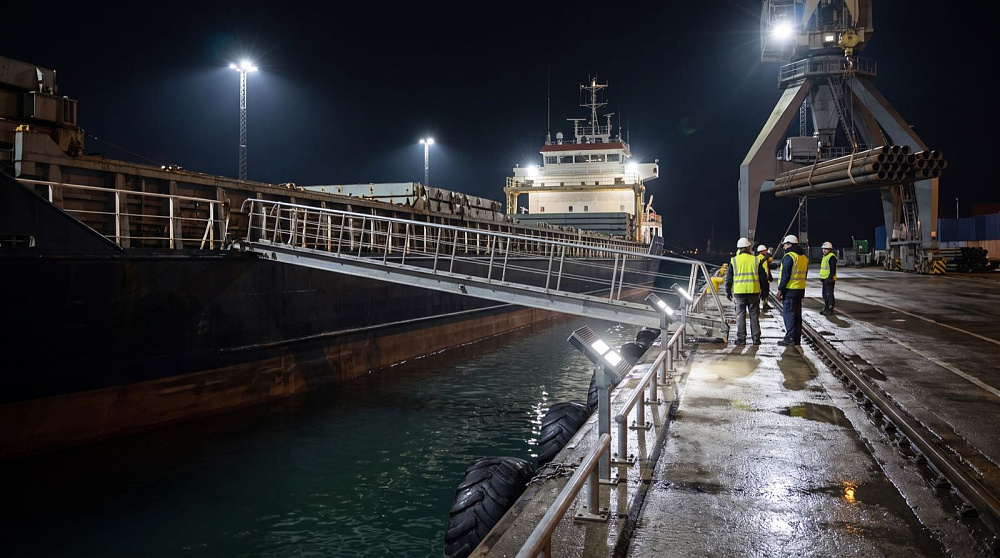

Правила по охране труда в портах требуют освещать места посадки и высадки работников на суда (п. 41) и судовые рампы (п. 204). Эти участки не должны оказываться в тени от кранов и груза, поэтому их освещают отдельными приборами с направленной оптикой.
Отдельный вопрос — ослепление. Прожектор на мачте причала не должен светить в кабину крановщика и в сторону судна. Наводку проверяем расчётом. На прикордонных сооружениях удобен прожектор на поворотной скобе, закреплённый на ограждении или конструкции и наклонённый вниз. Для проездов вдоль причала подходят консольные LC SKY на опорах.
Что учитываем

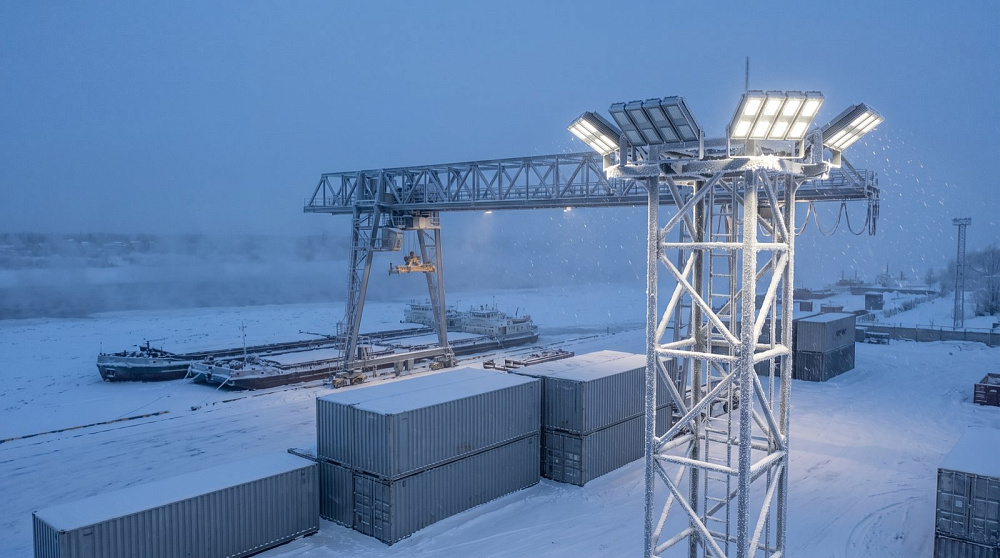

Порт стоит у воды: высокая влажность, туман, морской или речной ветер, на море — солевой аэрозоль. Корпус светильника за сутки нагревается и остывает, воздух внутри расширяется и сжимается. Если корпус негерметичен, он «дышит» через уплотнения и с каждым циклом затягивает влажный воздух, который выпадает конденсатом на плате. Так отказывает наружное освещение на объектах с резкой сменой температур.
Поэтому для порта нужен герметичный корпус IP67 и климатическое исполнение УХЛ1 для работы под открытым небом. На мачте высотой 20–30 м важны масса и парусность прибора: они входят в расчёт мачты. Для морских портов отдельно проверяем стойкость покрытия корпуса и крепежа к солевому туману по материалам конкретного исполнения.
LC SKY PROM и LC SKY PROM NEW — корпус из алюминия, IP67, УХЛ1, рабочая температура от −50 до +50 °C.
Что учитываем

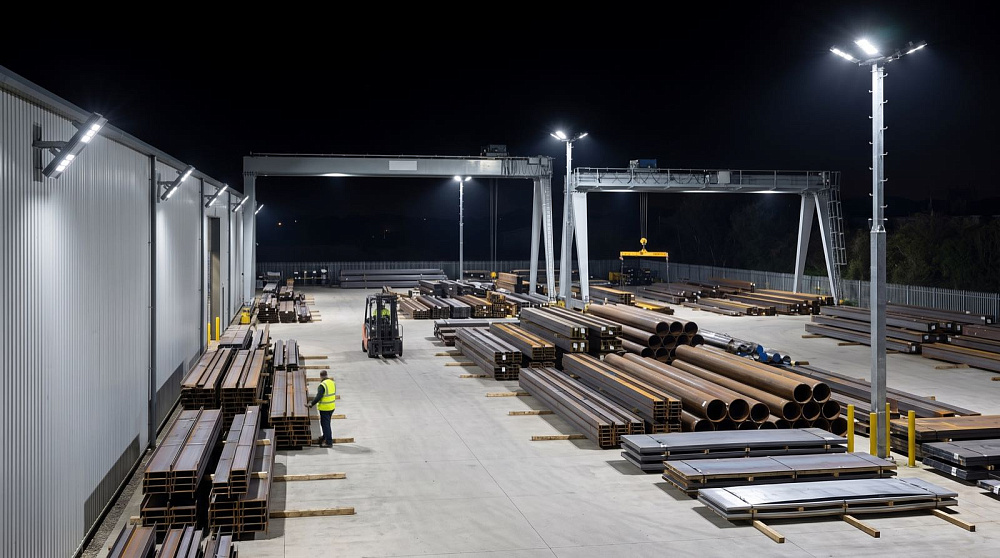

Открытый склад, который не относится к территории порта — площадка металлобазы, стройматериалов, техники, — проектируют прямо по СП 52.13330.2016 как место производства работ вне зданий. Освещённость зависит от того, что на площадке делают: общее наблюдение — 10 лк, погрузка и работа с крупными объектами — 30 лк, а при опасности травматизма — на разряд выше (табл. 7.5). Портовые требования на такой склад не переносят.
Проезды освещают по таблице 7.6 СП 52.13330.2016: 20 лк при интенсивности движения от 50 до 150 машин в час, 10 лк — от 10 до 50, 5 лк — меньше 10. Там, где дороги работают только в отдельные смены, СП 52 рекомендует автоматическое снижение светового потока после спада движения (п. 7.4.3). Наружное освещение управляется независимо от освещения внутри зданий.
Железнодорожные пути, стрелочные горловины и погрузочные фронты на территории порта освещают по ГОСТ 34935-2023. Крытые склады проектируют как производственные и складские помещения. Склады химических грузов по СП 350.1326000.2018 (п. 4.5.3.4) должны иметь освещение в безопасном исполнении. Взрывозащищённых светильников у «Светлого Города» нет, такие склады освещаем снаружи, за пределами опасных зон.
Для открытых складских площадок подходят LC SKY PROM на мачтах и стенах зданий, для внутренних дорог — консольные LC STREET и LC SKY NEW, для крытых складов и ангаров — LC PROM с IP67.
Что учитываем

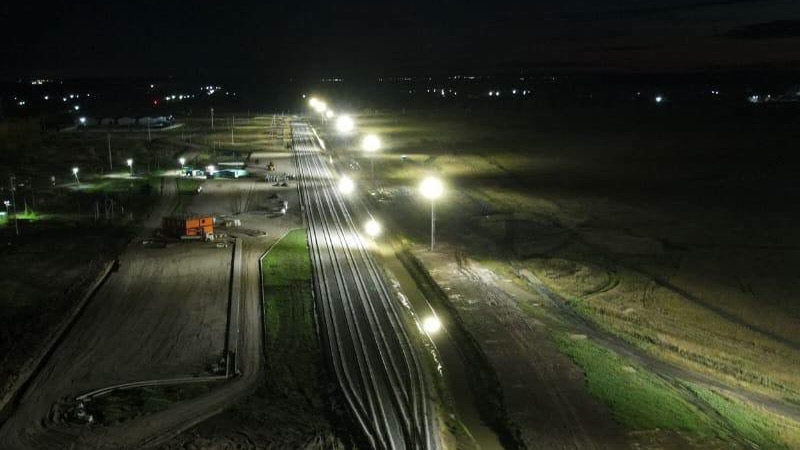

Сухой порт — тыловой терминал, куда груз приходит с железной дороги и погранперехода. Там его перегружают, комплектуют и отправляют дальше. Работа идёт круглосуточно под открытым небом. Климат тяжёлый: летом до +40 °C, зимой до −40 °C, влажная амурская пойма и шквалистый ветер.
Площадку освещают высокие мачты. На объект поставили 62 светильника LC SKY PROM мощностью 800 и 1000 Вт с концентрированной оптикой К30 и цветовой температурой 5000 K. Базовый LC 800-SKY PROM К30 5000K даёт 132 800 лм — по потоку он заменяет металлогалогенный прожектор на 1500 Вт. Две мощности понадобились потому, что участки различаются высотой мачт и размером зоны: мощность подбирали под каждый участок, а характер светового пятна оставался одинаковым.
От заказа до поставки прошёл 21 день, светильники пришли раньше договорного срока. Мы производитель и сами контролируем сборку и отгрузку.
Что было решающим
Нам понадобятся:
По результату передаём:
Сроки, цены и наличие подтверждаем на дату обращения.
Что понадобится от вас
Какие нормы действуют для освещения портов и складов открытого типа?
Своих «портовых люксов» в действующих нормах нет. Освещение терминалов проектируют по СП 52.13330, железнодорожные пути порта — по ГОСТ 34935-2023, а правила охраны труда задают, что должно быть освещено обязательно.
Какие светильники подходят для освещения портов и складов открытого типа?
Прожекторы LC SKY PROM до 900 Вт, IP67, УХЛ1, −50…+50 °C
Что нужно для расчёта освещения портов и складов открытого типа?
Для расчёта освещения порта нужен генплан с технологическими зонами, схемой штабелирования и расположением мачт и кранов.
