Освещение стадионов и футбольных полей

Освещение открытых спортивных сооружений нормирует СП 440.1325800.2023, таблица 5.3. Для футбола на поверхности поля требуется:

• класс I — 500 лк, равномерность U0 не ниже 0,7;
• класс II — 200 лк, U0 не ниже 0,6;
• класс III — 100 лк, U0 не ниже 0,5;
• коэффициент слепящей блескости RG — не более 55, Ra — не ниже 80.

Класс выбирают по уровню соревнований (таблица 4.1): класс I — международные и всероссийские соревнования, класс II — межрегиональные, региональные и тренировки, класс III — местные соревнования, оздоровительные занятия и обучение. Нормы обеспечивают в пределах игровой площадки, а в игровой зоне за её пределами — не менее 75% от них (п. 5.3.3).

Требования общероссийских федераций и регламенты лиг имеют приоритет над сводом правил (п. 4.2). Для матчей профессиональных лиг действующий регламент запрашиваем у заказчика до расчёта.

Что определяем в начале

• уровень соревнований и категорию стадиона
• будет ли телетрансляция
• беговые дорожки и секторы лёгкой атлетики
• тренировочные поля рядом с основным

Выбор схемы зависит от конструкции стадиона и уровня соревнований:

• угловые мачты — четыре точки за пределами поля, минимум конструкций на территории;
• опоры вдоль боковых линий — ниже мачт, равномернее свет, типично для тренировочных и школьных полей;
• козырёк трибуны — прожекторы на кромке кровли, без мачт, для стадионов с крытыми трибунами.

Слепящее действие прожекторов для открытых сооружений ограничено коэффициентом RG (п. 5.3.5): для футбола — не более 55. Поэтому прожекторы не направляют вдоль поля навстречу игрокам, а высоту установки и углы наклона подбирают расчётом.

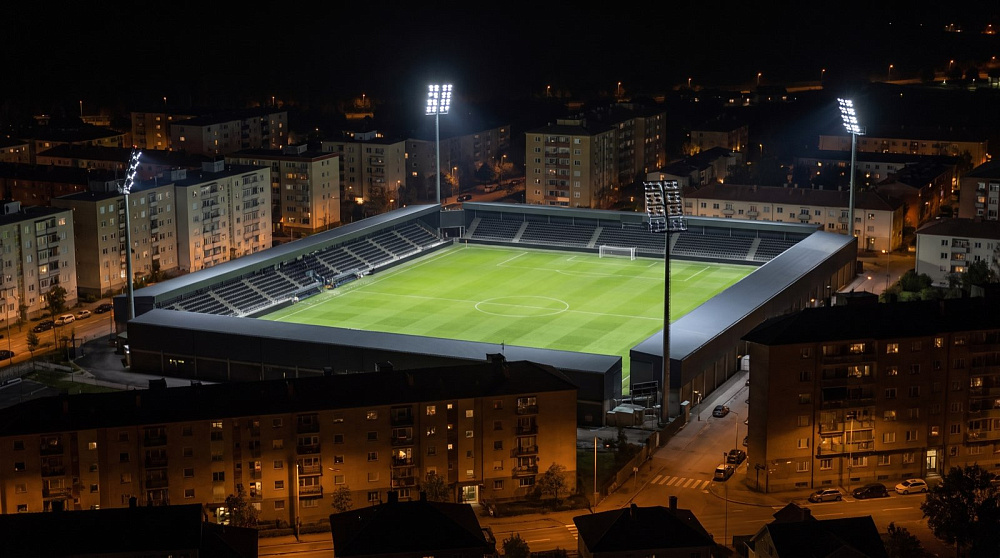

Для любых схем подходят LC SKY SPORT и LC SKY PROM с поворотным кронштейном: прибор наводится на свою точку поля и фиксируется.

Что учитываем

• конструкцию трибун и кровли
• высоту мачт и опор
• направления взгляда игроков и вратарей
• доступ для обслуживания прожекторов

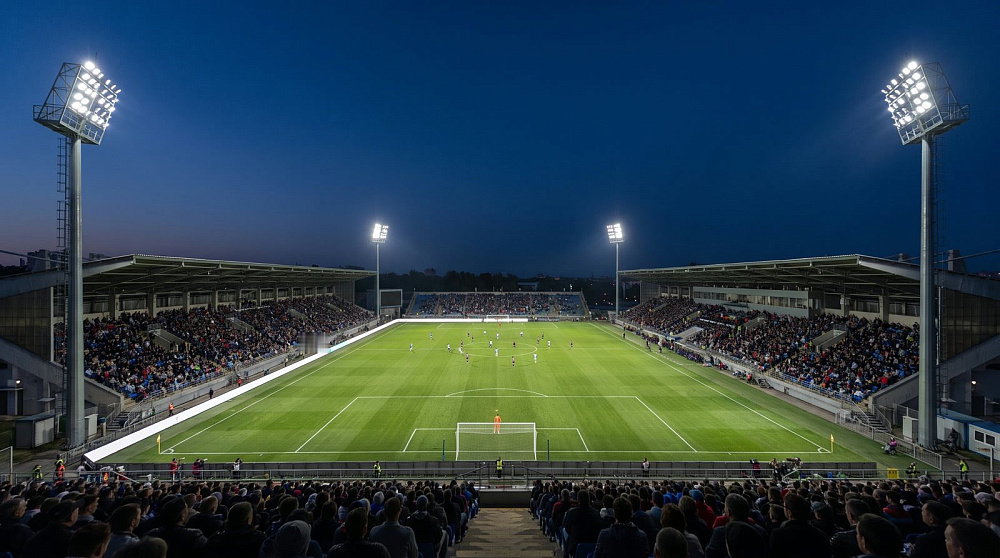

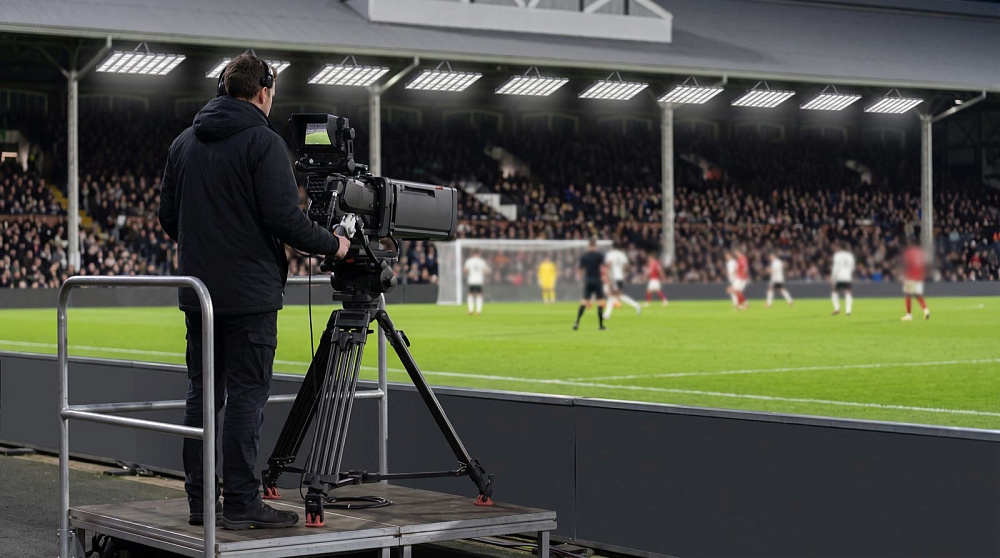

Если заданием на проектирование предусмотрена телетрансляция, СП 440.1325800.2023 (раздел 5.5) добавляет требования:

• средняя вертикальная освещённость на высоте 1,5 м — не менее 2000 лк для категории A, 1600 лк для B и 1100 лк для C (таблица 5.5);
• отношение горизонтальной освещённости к вертикальной — от 1,0 до 2,0 (п. 5.5.3);
• цветовая температура — 5700 K (п. 5.5.8);
• Ra не ниже 90, R9 не ниже 60 (п. 5.5.9);
• отклонение оптической оси прожектора от вертикали — не более 65° для категорий A и B и 70° для C; ни один прожектор не должен попадать в конус 50° перед объективом камеры (п. 5.5.10).

LC SKY SPORT выпускается с цветовой температурой 5700 K и Ra 92. R9 проверяем по паспорту конкретного исполнения. Вертикальную освещённость считаем в плоскостях, перпендикулярных направлениям на камеры, если их положение известно, или в четырёх направлениях, если нет (п. 5.5.7).

Что учитываем

• категорию стадиона и требования вещателя
• расположение основных и дополнительных камер
• отражение газона
• равномерность в вертикальной плоскости

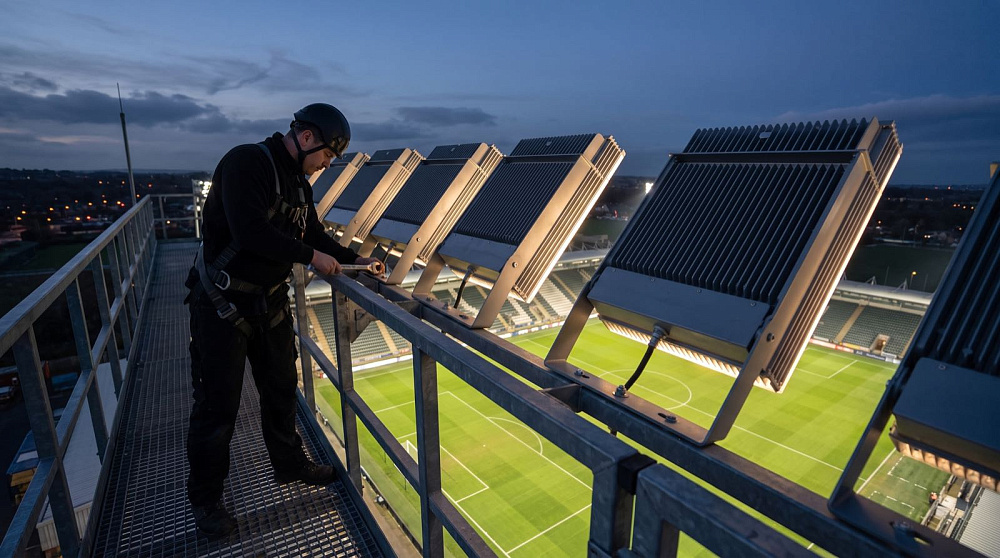

LC SKY SPORT выпускается с оптикой К30, Г60, Г90, Д120 и Ш145°. Узкие углы дают свет на дальнюю половину поля с мачты, широкие — на ближнюю зону и боковые линии. В одном проекте обычно сочетают несколько типов оптики, и у каждого прожектора своя точка наведения по расчёту. После монтажа наведение проверяют на месте и корректируют: от этого зависит, попадёт ли прямой свет в глаза игрокам.

Для открытых спортивных сооружений СП 440.1325800.2023 (п. 5.3.6) ограничивает пульсацию 10%, а для светодиодных прожекторов без диммирования — 1%. Если прожекторы диммируются, допускается 5% в диапазоне 30–90% светового потока и 1% в диапазоне 90–100%. Для замедленных повторов вещатель может задать требования жёстче нормы.

По каталогу у LC SKY SPORT пульсация меньше 1%. Мощность — от 300 до 900 Вт, световой поток — от 41 100 до 123 300 лм.

Что учитываем

• высоту и расстояние от мачты до поля
• сочетание оптики в проекте
• точки наведения каждого прожектора
• требования к замедленным повторам

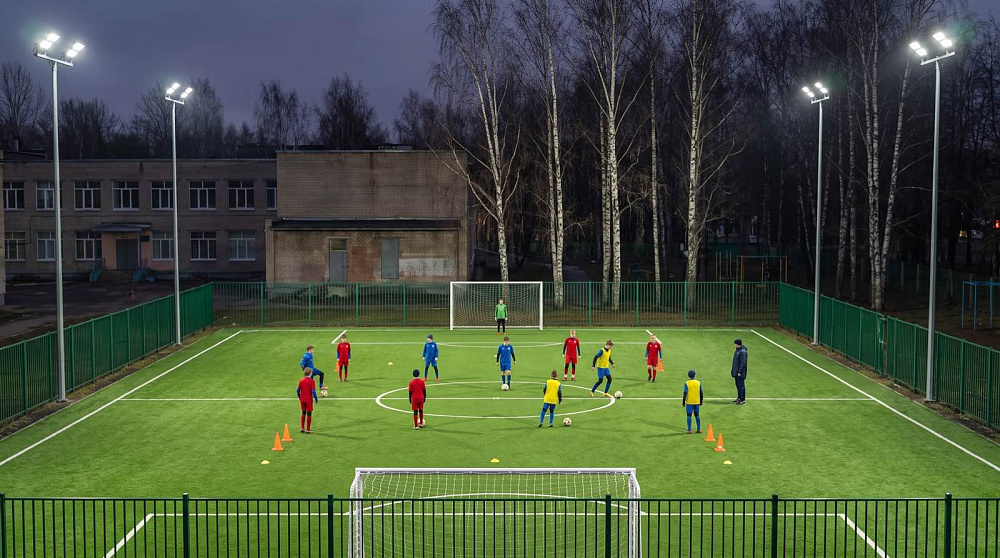

Для тренировок, массового спорта и местных соревнований СП 440.1325800.2023 даёт 100 лк (класс III) или 200 лк (класс II) на поверхности поля. Ra не ниже 80, пульсация — как для любых открытых сооружений.

Такие поля освещают прожекторами на опорах вдоль боковых линий. LC SKY PROM и LC SKY PROM NEW ставятся на скобу с поворотом на 360° и крепятся к траверсе или конструкции опоры. LC SKY и LC SKY NEW монтируются на консоль опоры или трубу.

Если поле используют и для мини-футбола, свет рассчитывают на обе разметки, чтобы боковые опоры не оказались за воротами малых полей.

Что учитываем

• размеры поля и разметки
• число и высоту опор
• бюджет и класс освещения
• соседние дома и дороги

По СП 440.1325800.2023 средняя горизонтальная освещённость в зоне зрителей должна быть не менее 50 лк (п. 5.3.8). Для крытых трибун таблица 5.4 требует антипаническое освещение не менее 0,5 лк, а для путей эвакуации (лестниц трибун, коридоров, выходов) — не менее 1 лк. Время переключения — до 15 с, работа от аварийного источника — 60 мин.

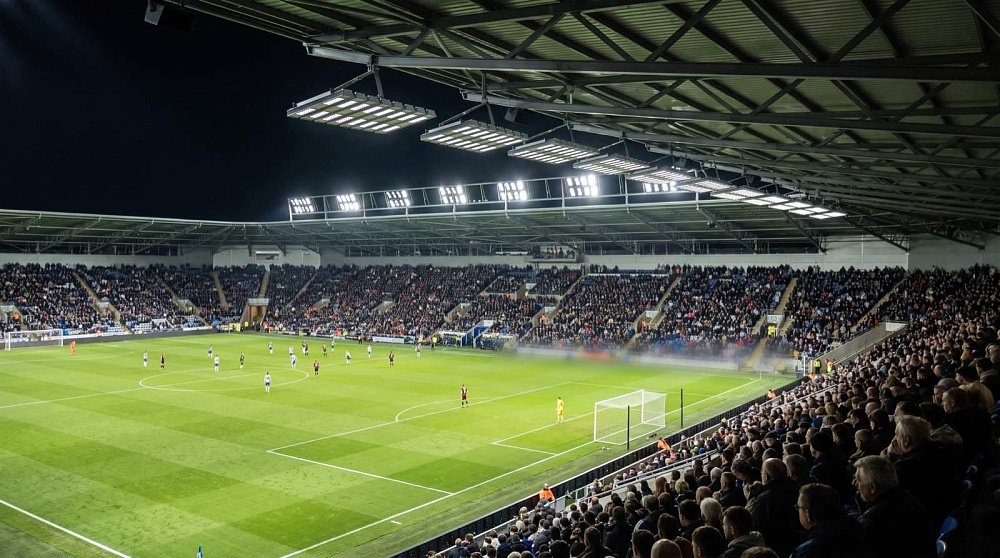

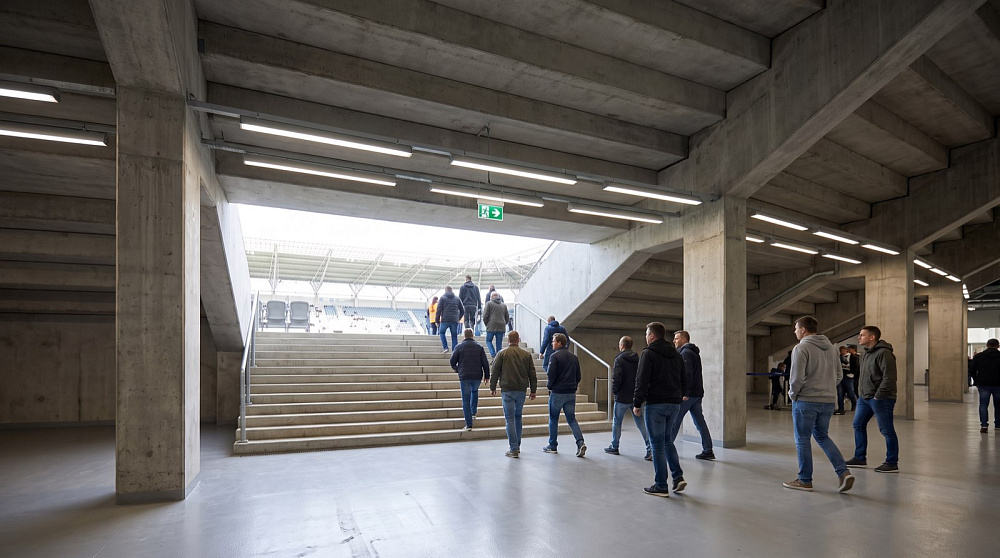

Трибуны освещают прожекторами с кромки козырька или с мачт. Подтрибунные коридоры, раздевалки и технические помещения — линейными светильниками: LC PROM LINE (IP65) держит влагу и пыль неотапливаемых помещений. Для путей эвакуации — LC POLAR с блоком аварийного питания и указатели LC ALARM.

Что учитываем

• вместимость и конфигурацию трибун
• выходы и лестницы
• неотапливаемые подтрибунные помещения
• вид зрителей в кадре камеры

СП 440.1325800.2023 требует проектировать освещение спортивных сооружений с автоматическими системами управления на основе диммируемых светильников (п. 4.6). Для стадиона обычно настраивают режимы:

• обслуживание газона;
• тренировка;
• матч без трансляции;
• матч с трансляцией;
• эвакуация и уборка после матча.

LC SKY SPORT и LC SKY PROM выпускаются в исполнениях с управлением DALI и 0–10 В.

Отдельная задача — засветка окрестностей. Прожекторы с узкой оптикой и правильным наклоном дают свет на поле, а не в окна соседних домов и не на дорогу. Это проверяем расчётом на этапе подбора оптики.

Что учитываем

• набор сценариев стадиона
• протокол управления
• жилую застройку и дороги рядом
• пульсацию в режиме диммирования

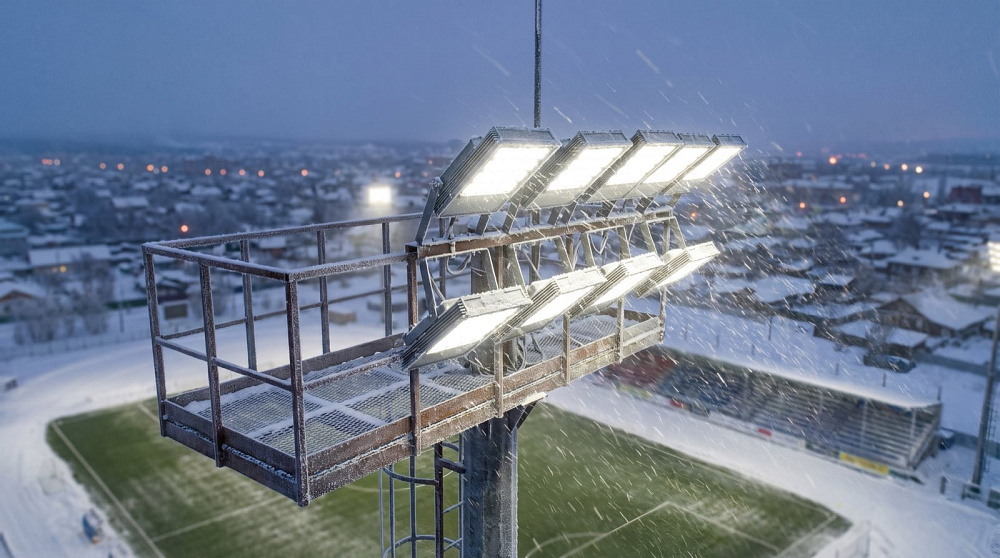

Корпус прожектора на мачте должен выдерживать осадки, пыль и перепады температур без обслуживания годами. LC SKY SPORT и LC SKY PROM выпускаются в корпусах IP67 из анодированного алюминия, в климатическом исполнении УХЛ1, с рабочим диапазоном от −50 до +50 °C.

Светодиодный прожектор включается сразу на полную мощность, в отличие от металлогалогенных ламп, которым для этого нужно несколько минут. Для стадиона это значит, что после отключения питания матч можно продолжить без долгой паузы.

Габариты и масса прожекторов влияют на ветровую нагрузку на мачту, поэтому их передаём проектировщику конструкций до расчёта мачт.

Что учитываем

• климатический район
• ветровую нагрузку на мачты
• площадки обслуживания на мачтах
• выносные блоки питания

Нам понадобятся:

• генплан и разрезы стадиона с отметками мачт, опор или кровли трибун;
• размеры поля и разметки, беговые дорожки;
• уровень соревнований и категория стадиона;
• требования к телетрансляции и расположение камер;
• жилые дома и дороги рядом.

По результату передаём:

• светотехнический расчёт по СП 440.1325800.2023 для каждого режима;
• схему наведения прожекторов;
• подбор прожекторов, данные для расчёта мачт и спецификацию.

Сроки, цены и наличие подтверждаем на дату обращения.
